復(fù)合土工膜鋪設(shè)施工其聯(lián)接部位處容易產(chǎn)生破裂而存在安全隱患，接頭部位是該防滲體系的薄弱環(huán)節(jié)。當復(fù)合土工膜與防滲墻之間采用不同聯(lián)接型式時，對堰體和防滲墻的應(yīng)力變形影響較小。復(fù)合土工膜因具有防滲效果好、重量輕、鋪設(shè)方便、節(jié)省造價、縮短工期等優(yōu)點，目前已在水庫堤壩工程中得到了廣泛應(yīng)用。復(fù)合土工膜由土工膜與土工織物（土工布）經(jīng)過壓延熱熔復(fù)合而成，實際工程中以兩布一膜的復(fù)合土工膜居多，兩邊的土工織物可以保護土工膜免受刺破等危害，更適合于水位較高的堤壩工程。產(chǎn)品廣泛應(yīng)用于水利水電建設(shè)、市政、建筑、交通、地鐵、隧道等土木工程。其檢測標準為GB/T17642-2008。
應(yīng)用范圍：
水利護坡、景觀湖、水渠、水庫、堤壩、蓄水池等防水防滲工程等;市政：地下停車場防滲、廢料場的防污處理、垃圾填埋場、污水處理廠、磷肥礦防滲、尾礦防污防滲等;交通：公路、地鐵底部防滲、隧道防滲等。
防滲土工膜的施工規(guī)范
鋪設(shè)前準備工作:地基處理：清掃土工膜鋪設(shè)面,要求基體平整，土體或墻體堅實，不能凹凸不平，裂紋等，不能有尖銳物，石塊、鐵絲、木棒等，防滲范圍內(nèi)的草皮，樹根要清除，對于雜草要噴灑滅草劑。與膜接觸面，鋪設(shè)粒徑小的砂土或粘土層作防護層，防護層覆蓋厚度不宜小于30㎝。

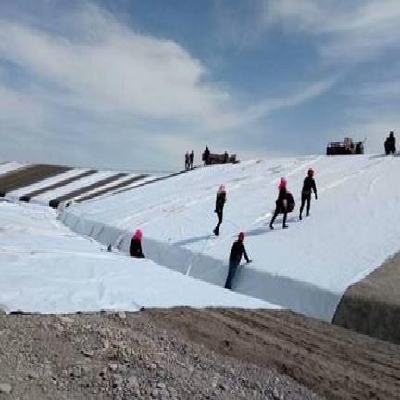

鋪設(shè)方法：
沿一定方向鋪設(shè)，同時不要拉得太緊，應(yīng)留有一定伸縮量，以適應(yīng)基體變形。先把底部的土工布用土工布縫包機縫合。土工膜兩邊均預(yù)留一定寬度的土工膜與土工布不粘合層（即甩邊)，鋪設(shè)時，要調(diào)整好每個單元土工膜走向，以便于兩個單元土工膜的焊接。復(fù)合土工膜鋪設(shè)好后，要用砂袋壓住，以防風(fēng)沙影響下一步土工膜邊緣的焊接。
土工膜焊接：
接縫處理是施工關(guān)鍵程序，一般采用熱焊接方法，土工膜相接的表面加熱處理，使之表面熔化，然后通過壓力，使之熔合成一體.對于鋪設(shè)好的土工膜，邊緣接縫處要求不能有油污，水份，塵土等。
焊接前要調(diào)整好接縫處兩幅邊土工膜，使之搭接一定的寬度，搭接寬度一般為10㎝且平整，無折皺。
焊縫質(zhì)量檢測：
檢測方法應(yīng)采用充氣法及室內(nèi)試驗，也可采用火花試驗或超聲波探測法，檢測設(shè)備采用氣壓式檢測儀及真空檢測儀。
焊縫質(zhì)量要求：
對雙縫充氣長度為30-60㎜雙焊縫間充氣壓力達到0.15-0.2MPa，保持1-5min,壓力無明顯下降為合格。真空檢測，真空壓力大于或等于0.005MPa，保持30s，肥皂液不起泡為合格。室內(nèi)試驗，焊縫抗拉強度應(yīng)大于母材強度，質(zhì)量檢驗應(yīng)隨施工進展進行。
上一篇：
短纖土工布的發(fā)展狀況及功能介紹 下一篇：
土工膜應(yīng)用在魚塘防滲中的優(yōu)勢
