復合土工膜性能：
復合土工膜的抗?jié)B性能是防滲工程應用重要的指標之一。復合土工膜的抗?jié)B性能測定是在一定壓力水頭作用下的抗?jié)B試驗，在規(guī)定水力壓差下，一定時間內通過試樣的滲流量及試樣厚度，求得滲透系數(shù)，計算服從達西定律，滲透系數(shù)范圍為 。復合土工膜比單膜性能要好的多，功能也多，復合膜比單膜易于施工，在膜發(fā)生破洞時，單膜會大量滲漏，失去防滲效果，在復合一層土工織物后，抗拉斷、抗刺破各項力學指標都大大提高了，不會輕易在運輸和施工中，將膜破壞，一旦發(fā)生破洞，由于土工織物的阻力，能夠限制大量漏水，保證故障處理時間。因土工織物的排水功能還可使膜背面的滲透水或孔隙水順利排出，消除因膜被水和氣反向滲透力托起而滑動失穩(wěn)的后患，也提高了砂卵石接觸面的摩擦系數(shù)，使膜與壩體接觸良好。因此復合土工膜有著特有的防滲優(yōu)點，在各項防滲工程中，有著很好的發(fā)展前景。
應用范圍：
復合土工膜是用土工織物與土工膜復合而成的不透水材料，它主要用于防滲，寬幅4-6m，重量為200-1500g/m2，能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。
復合土工膜廣泛應用于：
水庫、水渠、江堤、湖壩、電廠灰壩防滲；糖廠、化工廠、化肥廠、污水處理池、廢渣處理池、人工湖防滲；隧道防滲襯砌，高速公路中央綠化帶防滲處理等。
復合土工膜施工：
復合土工膜是在薄膜的一側或兩側經過烘箱遠紅外加熱，把土工布和土工膜經導輥壓到一起形成復合土工膜。隨著生產工藝的提高，還有一種流延法做復合土工膜的工藝。其形式有一布一膜、二布一膜、兩膜一布等。
土工布作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，更好采用埋入法鋪設。

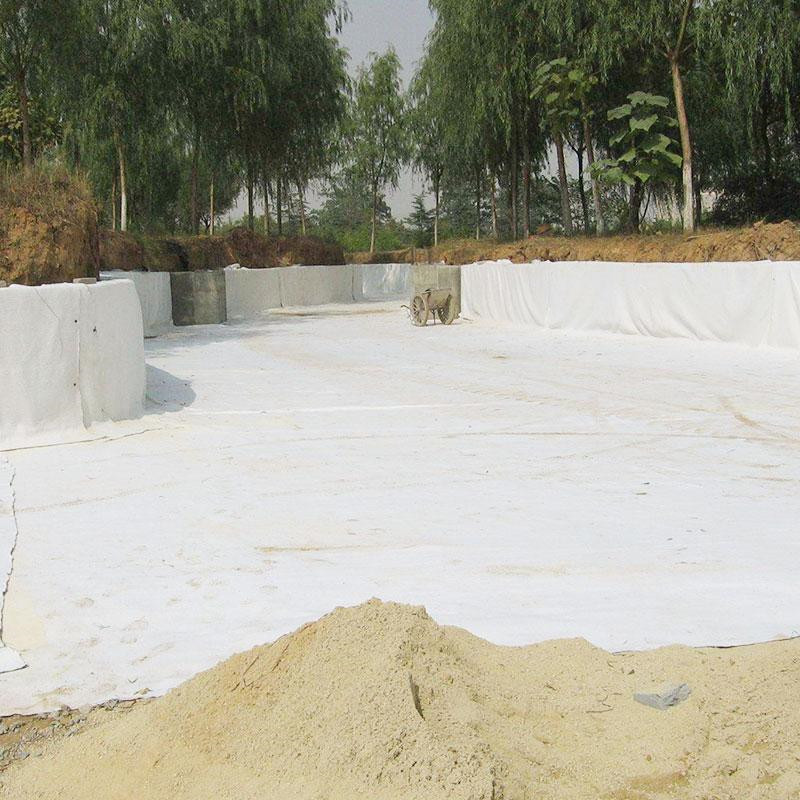

施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，更后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過渡層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，更好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發(fā)生滲漏。
水壓測定
復合土工膜的耐靜水壓測定
1.復合土工膜的耐靜水壓原理在復合土工膜兩側壓力水頭達到一定值后，復合土工膜就會破裂。逐級增加試樣兩側水力壓養(yǎng)，并保持一定時間，當滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。
2.保持復合土工膜的上述壓力至少2h，觀察滲流管水位變化情況，復合土工膜水位基本穩(wěn)定（滲流量為0），則以0.1-0.2mpa，為級差逐級增加壓力，每級均保持2h，直至出現(xiàn)滲流量快速增加現(xiàn)象，表明試樣已出現(xiàn)破裂，此前一級壓力即作為耐靜水壓（mpa)。
3.復合土工膜如只需判定土工膜樣品是否達到某一規(guī)定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。
4.復合土工膜每個樣品至少測定3個試樣，以更低值作為樣品的耐靜水壓。
上一篇：
HDPE土工膜用于氧化塘的優(yōu)勢及性能有哪些 下一篇：
工業(yè)垃圾處理采用復合土工膜實際案例介紹
